筆者在調試中發現在對DSl302編程中有幾個問題易被疏忽而導致錯誤，現提供給讀者參考。
1讀操作出現的錯誤

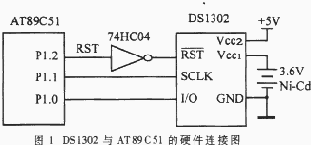

按照參考文獻[2]的讀操作程序框圖和參考文獻[1]、[2]所敘述的可知：單字節讀操作每次需16個時鐘，地址字節在前8個時鐘周期的上升沿輸入，而數據字節在后8個時鐘周期的下降沿輸出。據此結合圖1的硬件連接圖編制出了如下的單字節讀程序：
ＤＳ＿ＲＥＡＤＳＥＴＢＰ１．２；令=0。
ＣＬＲＰ１．１；令ＳＣＬＫ＝０。
ＣＬＲＰ１．２；令=1，啟動芯片。
ＬＣＡＬＬＤＳ＿ＷＳＵＢ；寫８位地址。
ＬＣＡＬＬＤＳ＿ＲＳＵＢ；讀出８位數據。
ＲＥＴ
ＤＳ＿ＷＳＵＢＭＯＶＲ７，＃０８Ｈ
ＷＬ００ＰＲＲＣＡ；Ａ為地址字節。
ＭＯＶＰ１．０，Ｃ
ＳＥＴＢＰ１．１；在時鐘上升沿
ＮＯＰ；輸入地址字節。
ＣＬＲＰ１．１
ＤＪＮＺＲ７ＷＬ００Ｐ
ＲＥＴ
ＤＳ＿ＲＳＵＢＳＥＴＢＰ１．０；為讀數據作準備。
ＭＯＶＲ７＃０８Ｈ
ＲＬ００Ｐ：ＳＥＴＢＰ１．１
ＮＯＰ
ＣＬＲＰ１．１；在第９個正脈沖的下
ＭＯＶＣ，Ｐ１．０；降沿開始輸出數據。
ＲＲＣＡ；Ａ中為讀出的數據。
ＤＪＮＺＲ７，ＲＬ００Ｐ
ＲＥＴ
若使用如下程序?qū)Sl302的RAM1其內容為5AH進行讀操作
ＲＥＡＤ：ＭＯＶＡ＃１１０００１０１Ｂ；RAM1單元的讀地址。
ＬＣＡｌｌＤＳ＿ＲＥＡＤ；調用讀子程序。
則程序執行后A中的數據為2DH，顯然讀出的數據不正確。若再使用一條RLA指令調整后，則A中為5AH，結果才正確。由此說明：使用上述程序讀出的RAM1單元中的第0位數據實為第1位數據，讀出的第7位數據實為第0位數據。
經筆者仔細研究時序圖和多次試驗得知，問題的原因在于：對于讀操作時序，在SCLK出現第8個正脈沖時，上升沿輸入地址字節的一位數據，而在此正脈沖的下降沿就要輸出數據字節的第0位數據。然而筆者的程序中是在第9個正脈沖的下降沿才誤認為輸出了數據字節的第0位數據，此位數據事實上是第二個下降沿輸出的，故實為數據字節的第1位數據。經筆者實驗：只要RST保持為高電平，如果超過8個下降沿，它們將重新從第0位輸出數據位，因程序中輸出的一位數據位，是9個下降沿輸出的數據位，故實為數據字節的第0位數據位。
由此可見，單字節讀操作的時序圖如改為圖2所示時序圖，則讀者較容易理解可避免發生上述編程錯誤。
只要將上述的DS＿RSUB子程序改為如下的子程序即可解決上述問題：
ＤＳ＿ＲＳＵＢｌ：ＳＥＴＢＰ１．０；為讀數據作準備
ＭＯＶＲ７，＃０８Ｈ
ＲＬ００Ｐ：ＣＬＲＰ１．１；ＳＣＬＫ第８個正脈沖的
ＭＯＶＣ，Ｐ１．０；下降沿開始輸出數據。
ＲＡＣ
ＳＥＴＢＰ１．１
ＤＪＮＺＲ７，ＲＬ００Ｐ
ＲＥＴ
2禁止涓流充電出現的錯誤
涓流充電寄存器(TCR)控制著DSl302的涓流充電特性。據參考文獻[1]、[2]介紹，寄存器的位(TCS)4～7決定著是否具備充電性能。僅在1010編碼的條件下才具備充電性能，其它編碼組合不允許充電。位2和3(DS)則在和之間選擇是一個還是兩個二極管串入其中。如果編碼是01，選擇一個二極管；如果編碼是10，選擇兩個；其它編碼將禁止充電。該寄存器的0和1位(RS)用于選擇與二極管相串聯的電阻值，其中編碼01為2kΩ；10為4kΩ；11為8kΩ；而00將不允許充電。筆者編制了如下的允許涓流充電的控制程序（選擇一個二極管，充電限流電阻為4kΩ）：
ＳＥＴＢＰ１．２；令=0
ＣＬＲＰ１．２；令ＳＣＬＫ＝０
ＣＬＲＰ１．２；令=1
ＭＯＶＡ＃９０Ｈ；ＴＣＲ的寫地址
ＬＣＡＬＬＤＳ＿ＷＳＵＢ
ＭＯＶＡ＃１０１００１１０Ｂ；ＴＣＲ的命令
ＬＣＡＬＬＤＳ＿ＷＳＵＢ
用萬用表串入與可充電池之間，執行程序后，則有電流流過萬用表，表示充電正常。筆者通過將上述程序的第6句改為：MOVA，＃10100010B，即置DS為00來禁止涓流充電器工作。執行程序后，在與電池之間串入萬用表，則仍有電流流過，表示尚未禁止充電。若將第6語句改為：MOV A，＃10101110B，即置DS為11，執行上述程序后情況仍如此。若將第6語句改為：
MOV A，＃01010110B即TCS≠1010
或：MOV A，＃10100100B即RS=00則充電被禁止。
筆者誤認為芯片損壞，換上另一新購置的芯片，結果仍如此。隨即筆者取下圖1所示電路中的可充電池，換上一標稱為10kΩ的電阻對芯片進行了測試，測試結果如表1所示=5V。
由此可見，當涓流充電控制寄存器中的DS位為00和11時并不能禁止充電，而是選擇了一個二極管充電，這說明參考文獻中介紹的有誤。若要想禁止充電器充電，應將第６句改為：MOVA，＃0101XX00B即TCS≠1010，RS=00，這樣，就能雙保險地禁止充電。
3受干擾時鐘／日歷信息出現的錯誤
筆者將DSl302應用于某產品中，發現系統受到干擾時，有時其時鐘停振不能正常工作，此時的時鐘／日歷信息也被修改。
經分析得知：系統受到干擾程序飛跑，在看門狗復位前，CPU正好執行寫程序?qū)懕Ｗo寄存器的位置0為允許寫（實際上，在系統校時程序之后已將其置為1禁止寫），修改了時鐘／日歷信息且使秒寄存器的位置1，致使時鐘停振出現錯誤。
為避免此類錯誤的產生，筆者采用的方法是：在寫程序中增加了某一檢測條件，此條件為系統中某一口線上的電平，低電平條件滿足。只有在實時校時過程中，才通過手動使此口線為低電平，實時校時過程完成后，又通過手動使此口線為高電平。這樣只有實時校時過程中，才允許修改時鐘／日歷信息，因此起到了時鐘／日歷信息的寫保護作用
