S3C6410是基于SAMSUNG的16/32位RSIC微處理器S3C6410X的一款開發平臺，S3C6410X是基于ARM1176JZF-S核的用于手持、移動等終端設備的通用處理器。S3C6410是一款低功率、高性價比、高性能的用于移動電話和通用處理RSIC處理器。為2.5G和3G通信服務提供了優化的硬件性能，采用64/32bit的內部總線架構，融合了AXI、AHB、APB總線。還有很多強大的硬件加速器，包括運動視頻處理、音頻處理、2D加速、顯示處理和縮放。一個集成的MFC(Multi-Format video Codec)支持MPEG4 /H.263/H.264編解碼和VC1的解碼，這個硬件編解碼器支持實時的視頻會議以及NRSC和PAL制式的TV輸出。內置一個采用技術的3D加速器，支持OpenGL ES 1.1/ 2.0和D3DM API能實現4Mtriangles/s的3D加速。
S3C6410包括優化的外部存儲器接口，該接口能滿足在高端通信服務中的數據帶寬要求。接口分為兩路，DRAM和Flash/ROM/DRAM端口。DRAM端口可以通過配置來支持Mobile DDR、DDR、Mobile SDRAM、SDRAM。Flash/ROM/DRAM端口支持NOR-Flash，NAND-Flash，OneNAND，CF，ROM等類型的外部存儲器任意的Mobile DDR、DDR、Mobile SDRAM、SDRAM存儲器。

為了降低整個系統的成本和提升總體功能，S3C6410包括很多硬件功能外設：Camera接口，TFT 24bit真彩色LCD控制器，系統管理單元（電源始終等），4通道的UART，32通道的DMA，4通道定時器，通用I/O口，I2S總線，I2C總線，USB Host，高速USB OTG，SD Host和高速M(fèi)MC卡接口以及內部的PLL時鐘發生器。

　　產品參數：

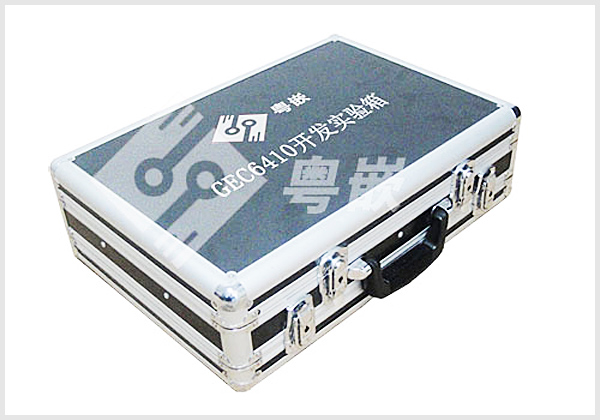

　　6410實驗箱硬件資源


　　中央處理器
　　◆CPU：三星S3C6410X, ARM1176JZF-S,16KB/16KB I/D Cache，16KB/16KB I/D TCM，主頻667MHz；


　　外部存儲器
　　◆內存：Mobile DDR 128MB(2片16位的DDR RAM芯片組成32位接口)；
　　◆Nand Flash：2G（8位）
　　◆Nor Flash：1M（16位）；


　　視頻編解碼器
　　◆支持MPEG4/H.263/H.264的編解碼，VC1（WMV9）的解碼
　　◆性能：720×480 30FPS


　　串口
　　◆2路9線全雙工異步串行口0，波特率高達921600bps；
　　◆1路5線硬件流控制異步串行口，波特率高達921600bps；
　　◆2路擴展串口，TTL電平；


　　網絡接口
　　◆一個100M標準以太網接口，帶聯接和傳輸指示燈；


　　USB接口
　　◆一個USB HOST（USB 1.1規范）接口,支持全速(12Mbps)或低速(1.5Mbps)傳輸；
　　◆兩個USB OTG（USB2.0規范）接口，支持高速（480Mbps）、全速（12Mbps）或低速（1.5Mbps）傳輸；紅外通訊接口
　　◆Irda紅外數據通訊口；


　　音頻接口
　　◆AC97音頻Codec接口，一路立體聲輸出、一路立體聲線路輸入、一路麥克輸入；


　　存儲卡口
　　◆一個SD卡接口，支持8GSD卡；


　　視頻和觸摸屏接口
　　◆一個50芯LCD接口引出了LCD控制器和觸摸屏的全部信號；
　　◆板上標準配置7’觸摸屏（800×480）
　　◆支持屏幕分辨率可達到1024×1024像素；
　　◆標準VGA接口，帶有i2c總線，可以讀取顯示器型號信息；
　　◆標準復合視頻信號輸出；
　　◆支持S端子視頻信號輸出；


　　攝像頭接口
　　◆板子自帶象素?cái)z像頭，并有一個攝像頭擴展口可接用戶其他型號攝像頭；


　　調試及下載接口
　　◆一個20芯Multi－ICE標準JTAG接口，用來進行程序調試和FLASH的燒寫；


　　電源接口
　　◆CPU單獨使用專用電源管理芯片，分別為內核、IO、DDRRAM等供電，穩定可靠，同時可以更有效的管理電源；
　　◆底板采用開關電源供電，輸入直流電壓是5V，帶電源開關和指示燈，帶過壓保護，過流保護；


　　IIC接口
　　◆支持Master/Slave transmitter/receive mode


　　SPI接口
　　◆支持兩路SPI接口；


　　鍵盤接口
　　◆支持8×8矩陣鍵盤；


　　其它：
　　◆時鐘源內部實時時鐘，配有后備電池；
　　◆復位電路專用復位芯片，帶手動復位按鍵；
　　◆板上的地址線、數據線全部采用驅動芯片74LVc164245進行了隔離；
　　◆地址、數據線擴展口，方便學校二次教學開發；
